CM5-PICO

Raspberry Pi CM5 Palm-Size Computer

型番 ZP-CM5-PICOPCP SOLUTIONS 型番 EMB-CM5-PICO

製造元は PCP SOLUTIONS（ZOTAC と同じ PC Partner グループの組み込みブランド）。国内では ZBOX PRO（型番 ZP-）として展開しています。

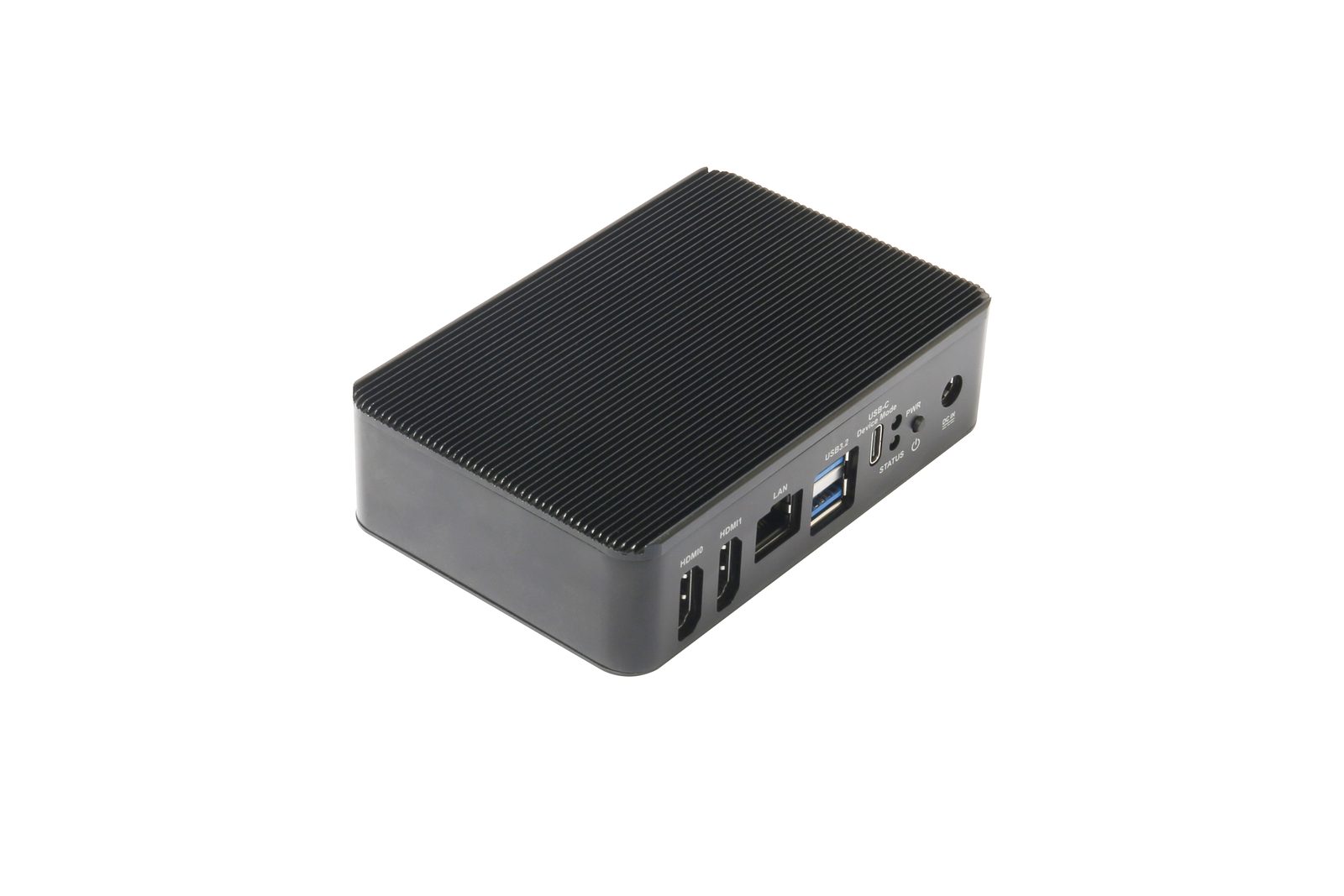

Raspberry Pi Compute Module 5 を搭載した、手のひらサイズ（0.27L）のファンレス産業用 ARM コンピュータ。4K@60Hz の HDMI 2.1 を 2 系統、PTP 対応のギガビット LAN、40 ピン HAT ヘッダーと M.2 拡張を備え、本体は -20〜+55℃（同梱 AC アダプタは 0〜+40℃）で、24 時間連続運用を想定した設計です。メーカー公表の供給期間（販売継続の目安）は 2036 年 1 月まで。デジタルサイネージ・産業用 HMI・IoT ゲートウェイ・エッジ推論などの組み込み用途向けです。

ファンレスARM Cortex-A76LPDDR4x 2〜16GBeMMC / microSDGbE（PTP）-20〜+55℃（本体）40 ピン HAT · M.2

↗ 製品紹介資料（PDF・英語）

PDF · 英語 · PCP SOLUTIONS のサイトで公開されている製品紹介資料

見積・在庫・構成を相談 →PCP SOLUTIONS 公式製品ページ ↗

要点

Raspberry Pi CM5

Broadcom BCM2712 · 4 コア Cortex-A76 2.4GHz

HDMI 2.1 ×2

4K@60Hz 独立 2 画面出力

0.27 L · ファンレス

114.8×76.0×31.3 mm（L×W×H）· 約 250g

供給 2036 年 1 月まで

メーカー公表の供給期間（販売継続の目安）

想定用途

産業オートメーション・制御デジタルサイネージ・ビデオウォールエッジコンピューティング・IoT ゲートウェイスマートビル・エネルギー管理組み込みビジョン・AI 推論開発・試作（Raspberry Pi エコシステム）

特長

Raspberry Pi Compute Module 5（CM5）SoM。Broadcom BCM2712 クアッドコア Cortex-A76 2.4GHz
Broadcom VideoCore VII GPU（800MHz）。H.265/HEVC ハードウェアデコード対応
独立 2 系統の 4K@60Hz HDMI 2.1 出力
メモリは SoM 上の LPDDR4x 2GB / 4GB / 8GB / 16GB から選択
ストレージは SoM 上の eMMC 16GB / 32GB / 64GB（CM5 Lite は eMMC なし・microSD スロット）

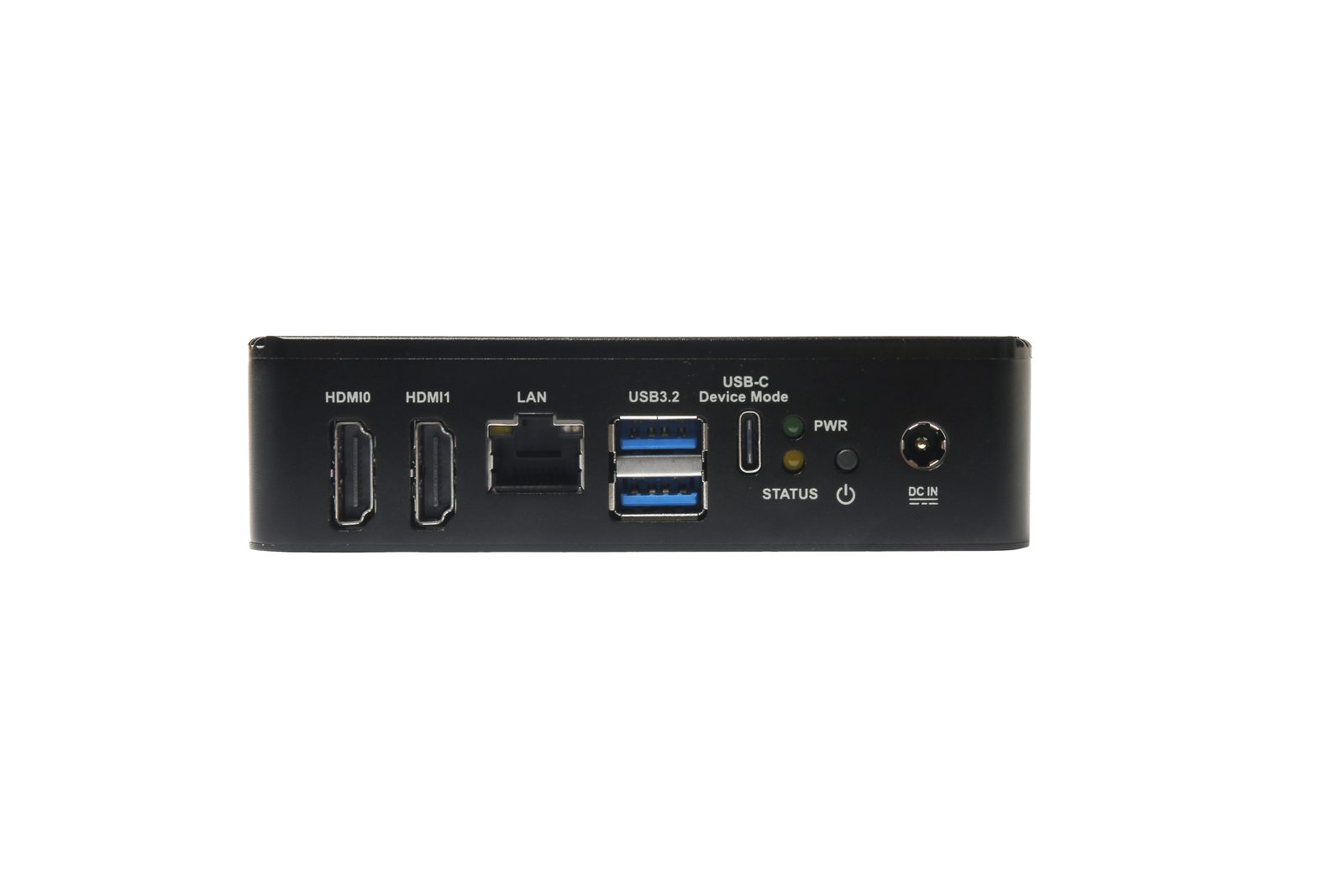

USB 3.2 Type-A ×2、USB Type-C ×1（ファームウェア更新用）

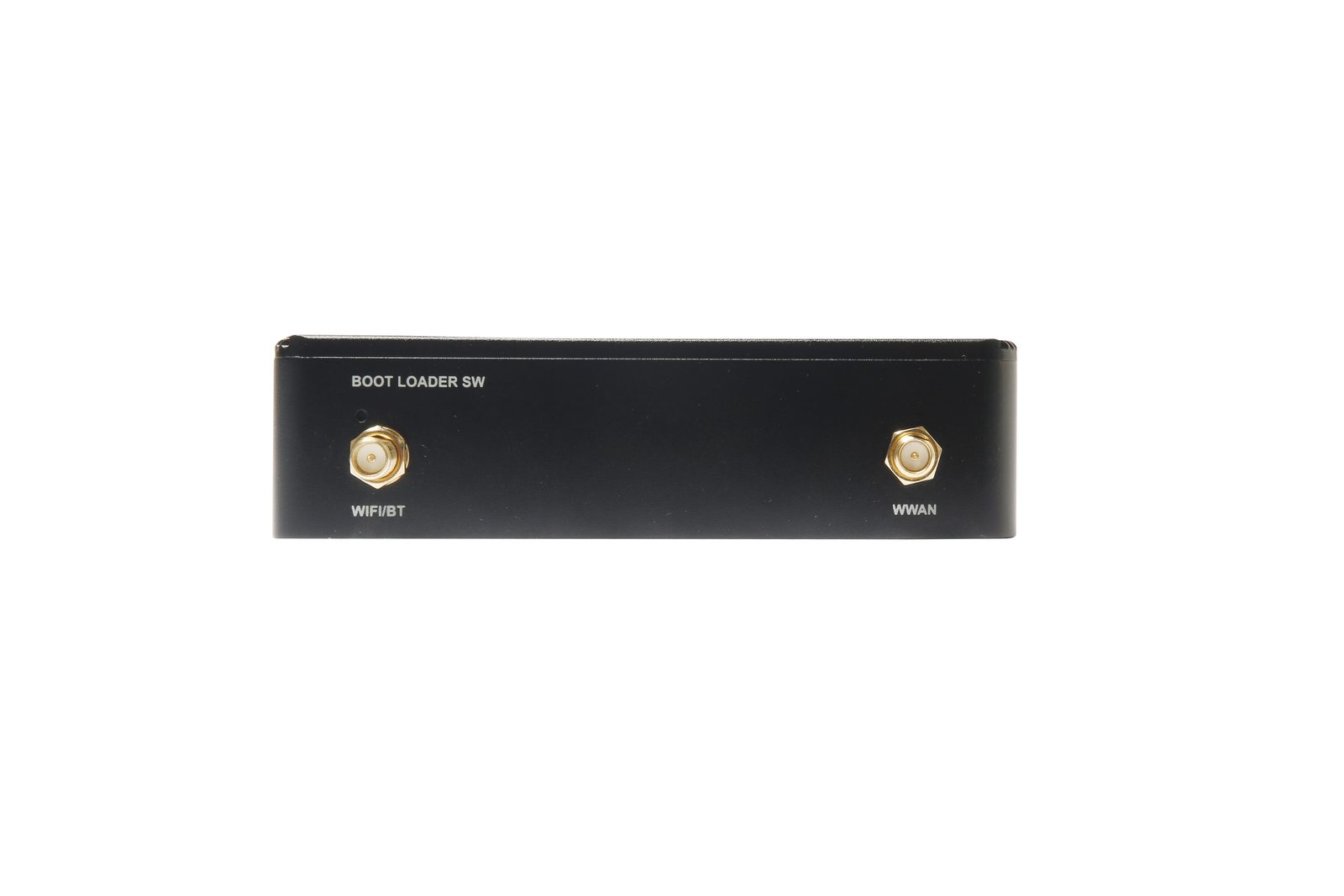

PTP 対応ギガビット LAN。Wi-Fi 5 / Bluetooth 5.0 はオプション
セルラー（4G CAT 1 bis）はオプション（M.2 3024 Key-B）
拡張: M.2 2280 Key-M（Gen2 x1）、40 ピン GPIO HAT ヘッダー、ファンヘッダー
内部カメラ／ディスプレイ用に 4 レーン DSI/CSI-2 コネクタ ×2（22 ピン）
内部 RS-232 ヘッダー（RX・TX・GND）
外部 I/O はすべてオンボードの TVS・ESD ダイオードで保護
RTC バックアップ用 CR2032 コイン電池を内蔵

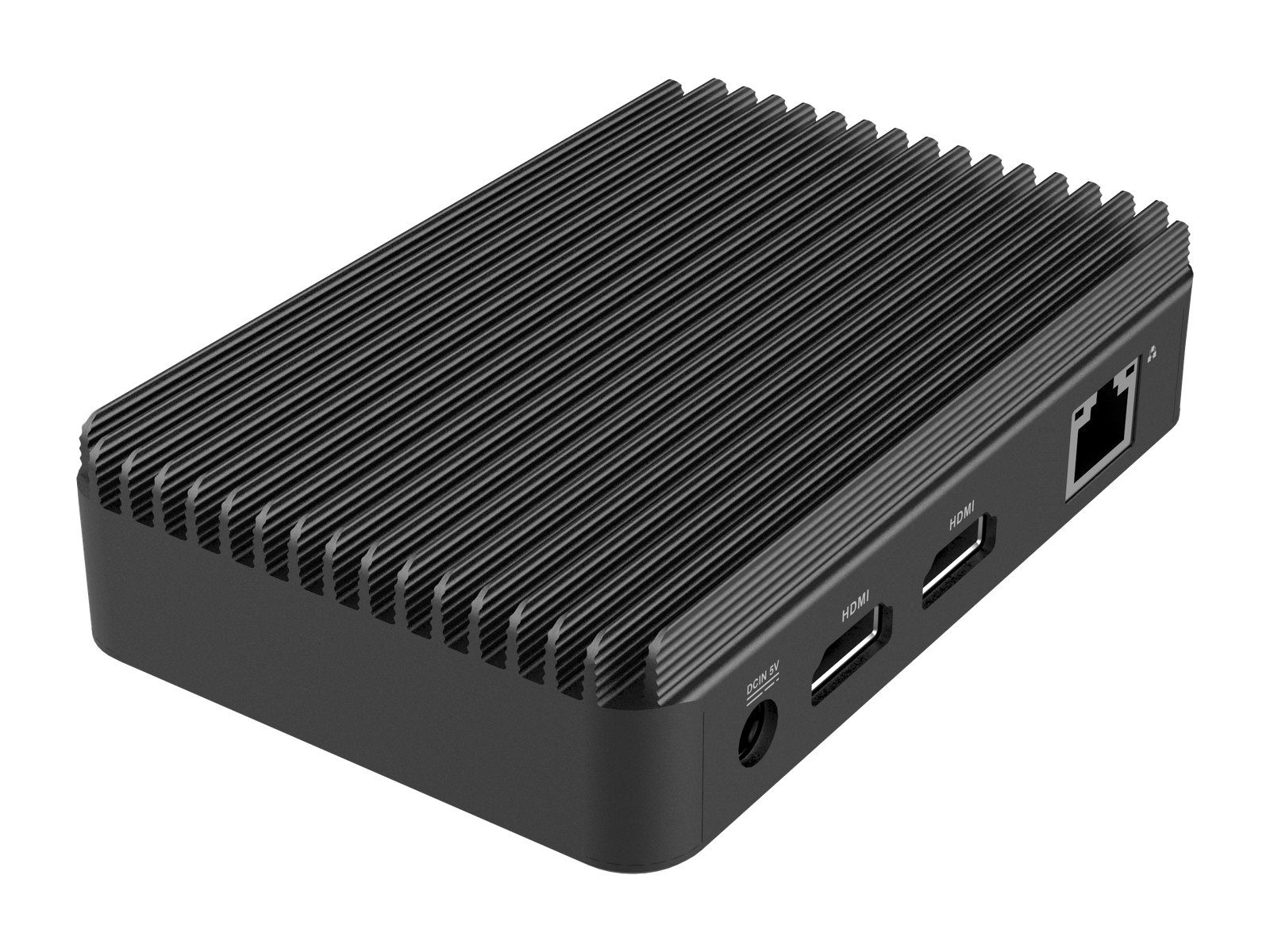

可動部のないパッシブ冷却のアルミ筐体
動作温度 -20〜+55℃（本体）
DC 5〜20V のワイドレンジ入力。DC 12V 2.5A アダプタ同梱
メーカー公表の供給期間（販売継続の目安）は 2036 年 1 月まで
工場出荷 OS は Raspberry Pi OS（Debian 13 ベース）
Raspberry Pi のオープンソース・エコシステム（チュートリアル・ライブラリ・HAT 製品）を活用できる

主要スペック

プロセッサRaspberry Pi Compute Module 5 (CM5) seriesBroadcom BCM2712 quad-core ARM Cortex-A76 @ 2.4 GHz

メモリ2GB / 4GB / 8GB / 16GB LPDDR4x (on SoM)

グラフィックスBroadcom VideoCore VII GPU @ 800 MHzH.265 HEVC hardware decode support

ストレージ（SoM）On-SoM eMMC: 0GB (CM5 Lite) / 16GB / 32GB / 64GBOn-board microSD card slot (for CM5 Lite only)

映像出力2 x HDMI 2.1 (up to 4K@60Hz each)

カメラ・ディスプレイ（内部）2 x Internal 4-lane DSI/CSI-2 connector (22-pin, 0.5 mm pitch)

USB2 x USB 3.2 Type-A ／ 1 x USB Type-C (for firmware update)

シリアル・GPIOInternal RS-232 header (RX, TX, GND)

有線 LAN1 x Gigabit Ethernet port, supporting PTP (Precision Time Protocol)

無線 LAN（オプション）Wi-Fi 5 IEEE 802.11ac/a/b/g/nBluetooth 5.0 ／ (Available on select CM5 SoM variants)

内部拡張M.2 2280 Key-M Gen2x1 slot (for SSD or AI/NPU module)40-pin Raspberry Pi HAT (Hardware Attached on Top) header ／ Fan header ／ 2 x DSI/CSI-2 internal connectors ／ UART#0 debug header

ブート設定J4: CM5 Boot & EEPROM Overrides headernRPIBOOT button for recovery

ウォッチドッグBuilt-in Broadcom SoC watchdog

RTC バッテリーCR2032 coin battery for Real-Time Clock backup

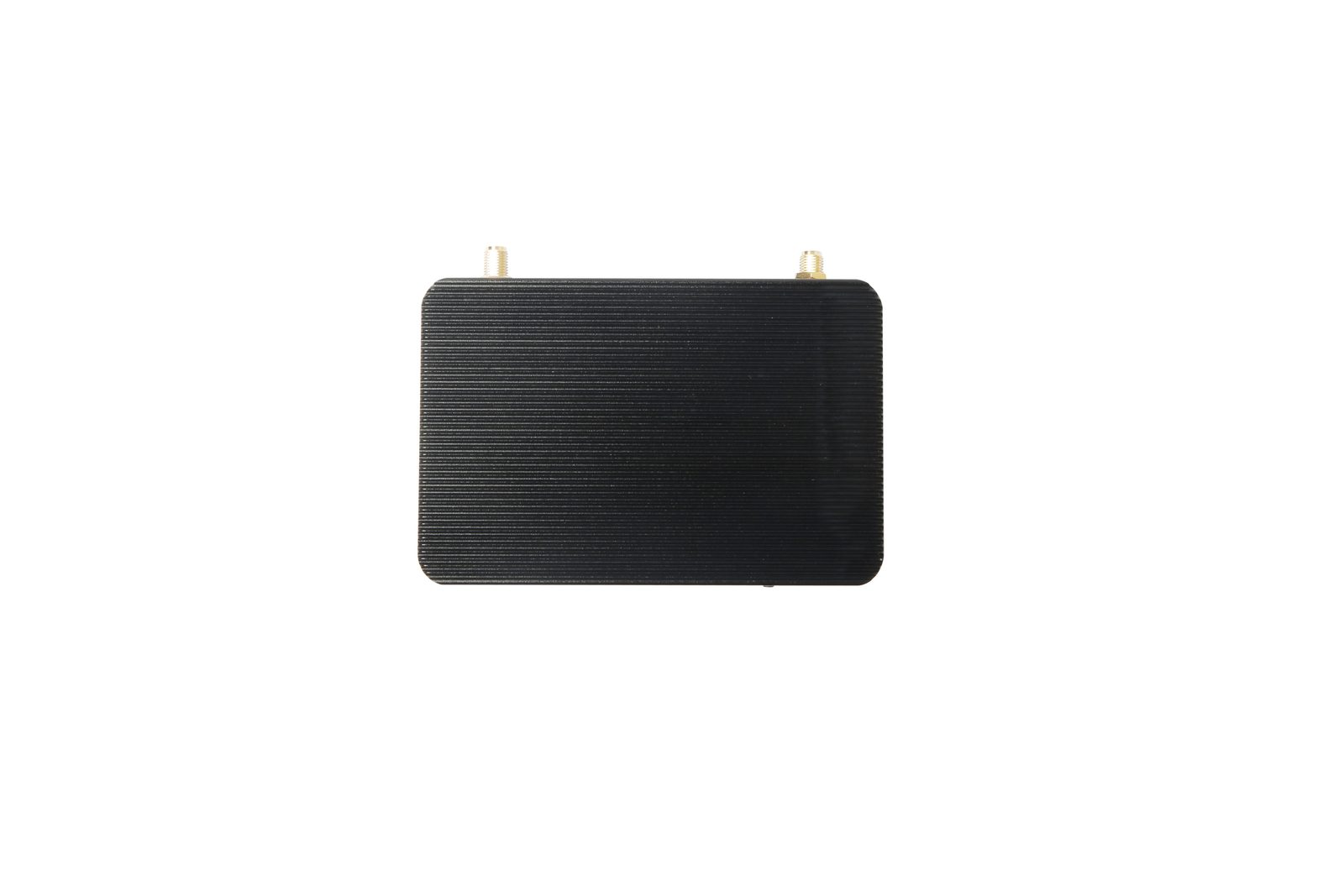

冷却Fanless, passive-cooling rugged aluminum chassis, no moving parts

外形寸法114.8 (L) x 76.0 (W) x 31.3 (H) mm0.27 Litre

質量Net weight approx. 250g

動作温度Main unit: -20°C to +55°CAC adapter: 0°C to +40°C

電源入力DC 5V ~ 20V wide rangeBundled: DC 12V 2.5A power adapter

保護回路All external I/O ports protected by on-board TVS and ESD diodes

対応 OSRaspberry Pi OS (based on Debian 13) — factory defaultUbuntu for Raspberry Pi ／ Twister OS ／ Emteria Android ／ LibreELEC ／ Home Assistant OS

供給期間Product supply life-cycle through January 2036
